電動葫蘆斷火限位器介紹（斷火限位器工作原理和接線方法）
時間：2021-11-07來源：起重機廠家瀏覽次數：2302
斷火限位器介紹：
起重機斷火限位器是行程開關的一種（也是電動葫蘆起升限位器，一般說是電動葫蘆斷火限位器），斷火就是切斷電源，帶動弄好了的鋼繩卷筒上有一個能隨繩圈多少而軸向移動的導繩器，正是它帶動導桿在導桿在吊鉤升到一定程度時使限位開關斷開，切斷起升電機電源，防止發生事故。
起重機斷火限位器是行程開關的一種（也是電動葫蘆起升限位器，一般說是電動葫蘆斷火限位器），斷火就是切斷電源，帶動弄好了的鋼繩卷筒上有一個能隨繩圈多少而軸向移動的導繩器，正是它帶動導桿在導桿在吊鉤升到一定程度時使限位開關斷開，切斷起升電機電源，防止發生事故。
斷火限位器特點：
起重機斷火限位器特點是動作時可直接切斷電動機主電源，而不需先切斷控制回路電源再切斷主電源，還作為當接觸器觸頭粘連斷不開主電源的再保護?？砂惭b在機身之外，便于檢修。斷火器的接線原理并不復雜，可是接線時確有好多人接不好，下面講解電動葫蘆斷火限位器工作原理和接線方法。
斷火限位器工作原理：
斷火限位器主要有動靜觸頭，推位桿（動作桿）、基座、蓋及殼體等所組成，當起升鉤上升或下降到一定極限位位置時，對斷火限位器上推拉桿產生推或拉的動作、使其中一對動靜觸頭分?jǐn)?，切斷主電源，從而起限位作用，?dāng)推拉桿及動作桿復位時，在彈簧力的作用下，合觸同時重新閉合。
起重機斷火限位器接線方法：

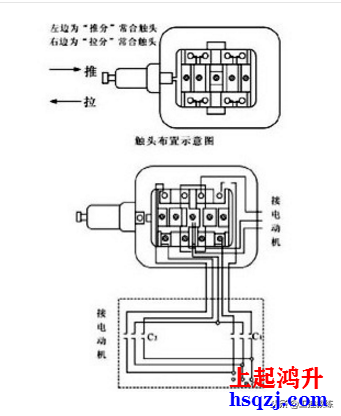

斷火限位器的接線圖
斷火限位器接線方法：
有7根線，其中1根做公共線【通常選B】，限位時斷開2相，
動作桿拉：1-5通 2-6通 3-5斷開 4-6斷開
動作桿推：3-5通 4-6通 1-5斷開 2-6斷開
7只是個接線端子，中間相直接接到電機上
斷火限位器應用范圍：
起重機斷火限位器適用于交流50HZ額定電壓到380V、額定電流到40A的電路中，供鋼繩式行車作升降限位保護之用，可直接分?jǐn)嚯妱訖C的主回路，也可用于電動環鏈葫蘆。
斷火限位器控制行車線路原理圖：
斷火限位器結構：
起重機斷火限位裝置由斷火限位器和導桿組成。斷火限位器安裝于起升電動機接線盒上，用于起升機構的上下限位保護。斷火限位器用來限制葫蘆式起重機各機構在一定安全范圍內運行，安裝在各機構行程的終點，對電動機實行控制的保護電器。電動葫蘆斷火限位器是安裝在起升電機機座上，與電動葫蘆自身的限位桿配套使用，從而達到上升、下降雙向限位的目的。當起升鉤上升或下降到一定極限位位置時，對斷火限位器上推拉桿產生推或拉的動作、使其中一對動靜觸頭分?jǐn)?，切斷主電源，從而起限位作用，?dāng)推拉桿及動作桿復位時，在彈簧力的作用下，合觸同時重新閉合。
