起重機超載限制器

起重機超載限制器是起重機械安全保護裝置，專門用于各種型號規格的電動葫蘆單雙梁式起重機。該裝置具有聲報警、立即報警、切斷起重機起升電機回路和顯示起吊重物重量等功能，可避免起重設備因過負荷超載造成的設備和人身事故。因此它對冶金、機械、礦山、鐵路、碼頭、倉庫等行業現代化安全生產，具有極其重要的意義。

起重機超載限制器是具有復合功能的產品系統，主體由傳感器子系統、測控子系統和主控計算機三部分組成。

一部分是由安裝在起重機不同部位的傳感器子系統構成，傳感器實時測量并傳輸起重機作業時的特征物理量，如重量、力矩、位移量、風速等，并將所測量數據傳輸至測控子系統A、B。

二部分的測控子系統A、B，分別是具有特定功能的集成式單片機，力傳感器內置式信號采集、數字濾波、精度修正和長線傳輸驅動，每個傳感器都有各自的ID編號，分別傳輸給主控計算機，并且執行主控計算機發出的對起重機進行控制的命令，確保起重機安全作業。

三部分為主控計算機，它是車載計算機，主控計算機作為“一線”計算機，接收測控子系統A、B傳來的起重機運行的特征數據，完成對數據的分析、儲存和傳輸，發出具體的起重機安全運行的控制命令，進行載荷譜、作業時間譜等的起重機運行特征的圖形顯示、人機交流。

起重機制動器

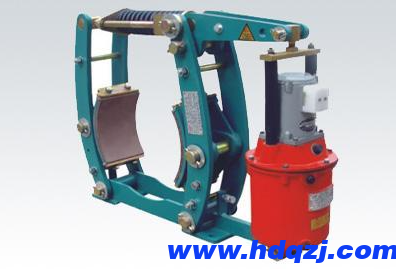

起重機制動器包括電力液壓推動器和塊式制動架兩部分組成。起重機制動器是用來保證起重機能準確、可靠和安全運行的重要部件。起升機構的制動裝置保證了吊物停止位置，并且在起升機構停止運行后能使吊物保持在該位置，起到阻止重物下落的作用。運行機構及其他機構的制動裝置除用來實現停車及保持在停留位置外，在某些特殊情況下，還可根據工作需要實現降低或調節機構運行速度。

起重機制動器通常由制動器、制動輪和制動驅動裝置組成。包括調整工作行程、調整制動力矩、調整制動間隙三個方面的調整工作。它是通過摩擦原理來實現機構制動的。當設置在靜止機座上的制動器的摩擦部件以一定的作用力壓向機構中某一運行轉軸上的被摩擦部件時，這兩接觸而間產生的摩擦力對轉動軸線產生了摩擦力矩，這個力矩通常稱為制動力矩。當制動力矩與吊物重量或運行時的慣性力產生的力矩相平衡時，即達到了制動要求。
