MG型20t雙主梁吊鉤門式起重機參數MG型20噸通用門式起重機尺寸
時間：2024-01-18來源：起重機廠家瀏覽次數：1
20噸通用門式起重機參數尺寸
MG型20/5t雙主梁吊鉤門式起重機主要技術參數，20/5噸通用門式起重機主要外形尺寸，MG型20t雙主梁通用門式起重機技術參數表，MG型20t雙主梁吊鉤門式起重機外形尺寸表，20噸雙梁門式起重機主要技術參數及尺寸

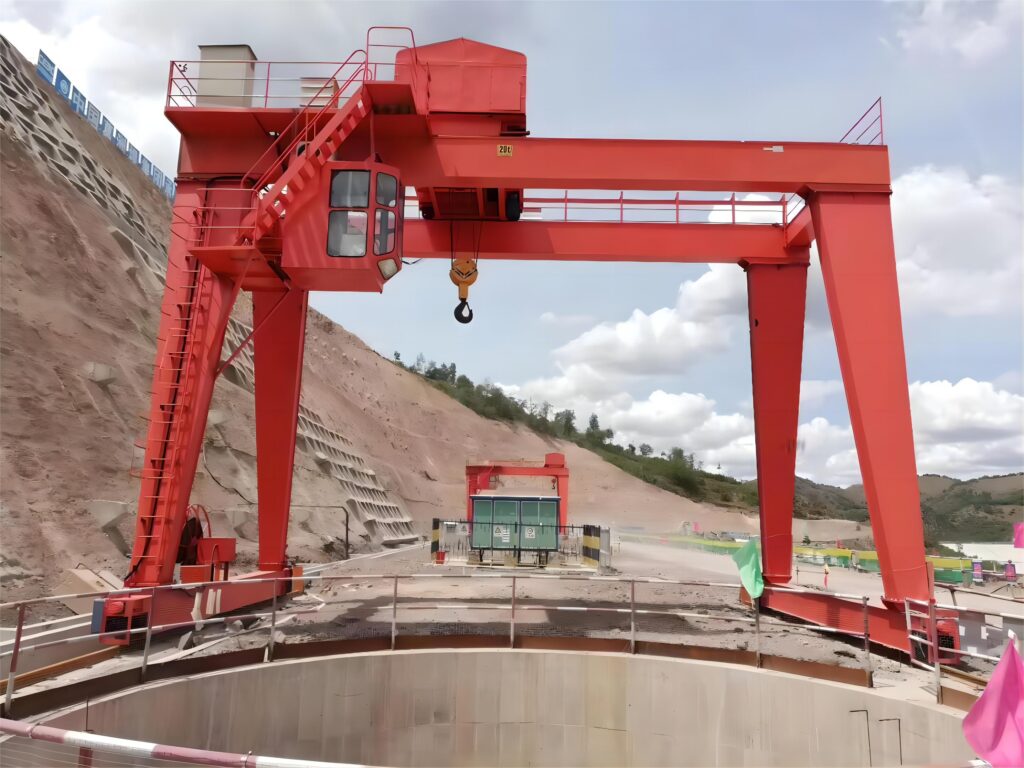

20噸通用門式起重機圖片
20噸通用門式起重機介紹
MG型雙梁吊鉤門式起重機屬雙主梁通用門式起重機，也稱20噸雙梁龍門吊，由橋架、大車運行機構、小車、電氣設備等部分構成。20t門式起重機是按照GB/T14406-1993《通用門式起重機》設計制造，起重量20t，工作環境為－20～＋40℃，工作級別A5、A6兩種。
20噸通用門式起重機技術參數
MG型雙梁吊鉤門式起重機規格：20T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
還可根據用戶使用需求非標設計定做定制起重機。

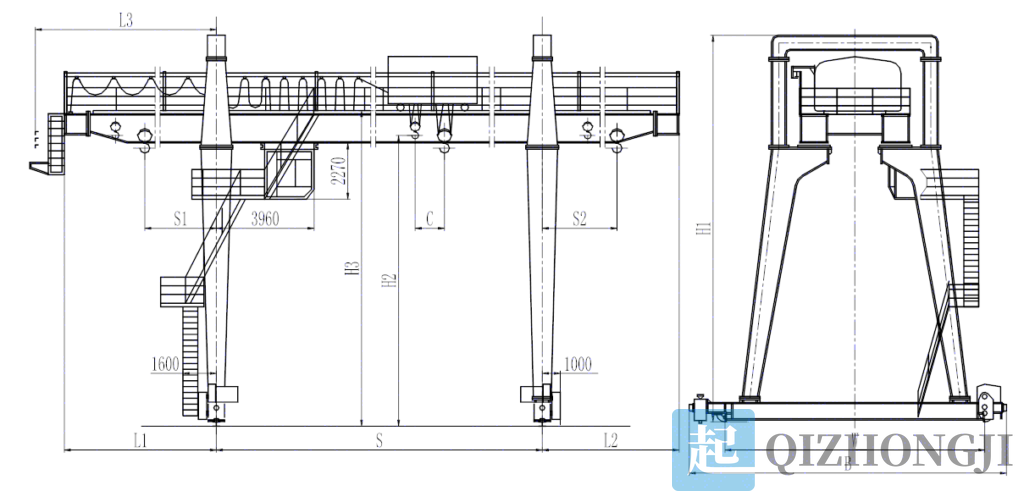

20噸通用門式起重機結構圖
20噸通用門式起重機外形尺寸表
| 起重量Cap(t) | 20/5 | |||||
| 工 作 制 度 D u t y | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
|
最大起升高度 Max.Lifting Height |
主鉤 | 10 | ||||
| 副鉤 | 11 | |||||
| 速度(m/min) Speed | 起升Hoisting | 主鉤 | 9.82 | |||
| 副鉤 | 15.4 | |||||
| 小車運行Traversing | 39.76 | |||||
| 大車運行Traversing | 37.6 | |||||
| 電 動 機 型 號Motor | 起升Hoisting | 主鉤 | YZR250M1-6/37 | |||
| 副鉤 | YZR180L-6/15 | |||||
| 小車運行Traversing | YZR132M2-6/3.7 | |||||
| 大車運行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||
| 主要尺寸Main Dimension | S1 | 4900 | 5900 | 6900 | 7900 | |
| S2 | 5200 | 6200 | 7200 | 8200 | ||
| C | 836 | |||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| Hl | 13916 | 13966 | 14020 | 14120 | ||
| H2 | 10155 | 10205 | 10259 | 10309 | ||
| H3 | 11503 | 11553 | 11607 | 11657 | ||
| W | 8000 | |||||
| B | 10658 | |||||
| 重量weight | 小車重量Trolley reight | 7.6 | ||||
| 起重機總重Total weigh | 75.1 | 81 | 88.5 | 94.8 | ||
|
最大輪壓(KN) Max.Wheel loading |
206 | 213 | 223 | 232 | ||
|
薦用鋼軌(Kg/m） Rail Recommended |
38,43,50 | |||||
| 電源Power Supply | 3AC 380V 50HZ | |||||
-
